1、目的

本作业指导书规定了向吸收式制冷机、吸收式冷温水机充入氮气时的顺序、要领、注意事项。

本作业指导书如与专用工艺文件不符时,请专用工艺文件执行。

2、适用范围

适用于所有吸收式制冷机、吸收式冷温水机。

3、使用器具

3—1 氮气

3—2 压力调节器

3—3 耐压橡胶软管

3—4 软管夹箍(用于将耐压橡胶软管固定在辅助阀上)

3—5 活扳手、扳手(棘爪、扳手)等

4、基准

加入压力通过再生压力表读数进行监视。

充入氮气保管时 充入压力为 0.02Mpa(0.2Kg/cm2G)

检漏实验时   充入压力为 0.098Mpa(1.0Kg/cm2G)

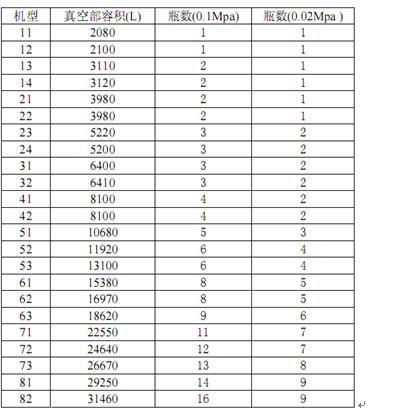

机组从未加入溶液时的真空状态到 0.098Mpa(1Kg/cm2G)及 0.02Mpa(0.2Kg/cm2G)状态所需的高压

储气瓶数(仅供参考)说明:高压储气瓶容积为 40L,压力为 10Mpa


5、操作顺序


5—1 准备氮气储气瓶、安装氮气压力调节器。

※氮气储气瓶充入压力为 10Mpa ,因此安装时请注意。

5—2 用耐压橡胶软管将压力调节器出口与抽气用辅助阀 2 连接。

※连接前先打开储气瓶的金属盖阀,使少量氮气喷出,将软管内的空气排出。

5—3 确认抽气手动阀 No.1、No.2、No.3 及连向贮气筒的连接阀、抽气用辅助阀 No.1、No.2 处于全闭的状态。

5—4 打开抽气用辅助阀 No.2、抽气手动阀 No.2 及连接贮气箱的连接阀。

5—5 打开抽气手动阀 No.3、向筒内充入氮气。

5—6 高温再生器的压力计所显示的压力达到规定压力后,将抽气用辅助阀 No.2、氮气储气瓶的金属盖阀及手动抽气阀 No.2、No.3 全部全闭。

5—7 卸下连接到抽气用辅助阀上的耐压橡胶软管、拧上辅助阀帽。(拧阀帽时用螺纹胶密封)

5—8 卸下压力调节器、氮气储气瓶、耐压软管。

6、氮气充入的应用

6—1 现场组装、检漏实验时

6—2 氮气充入保管时

6—3 机组更换时

6—4 真空检漏实验时

7、注意事项

7—1 氮气储气瓶充入压力为 10Mpa,因此安装时请注意。

7—2 氮气储气瓶的压力调节器 不要突然增大一次侧压力、二次侧压力。

7—3 尽管在操作场所附近,操作中要考虑氮气储气瓶的放置场所,作好保养。
